单向阀+单向节流阀
当前位置：首页 > 单向阀+单向节流阀
PF Series 满油阀(单向阀)
型号: PF Series
产品叙述：
满油阀之特性是，体积小，通过流量大，不泄漏。但是开关前需先泄压才可开启。在大型压力机构的快进行程需从油箱向油缸吸油。在加压时可防止油从油缸流入油箱。反向时油缸则会将油排至油箱内。
产品规格：
|
Dimension |
|||||
|---|---|---|---|---|---|
| Model | Valve Size |
Max. Pressure kgf/cm2 |
Cracking Pressure kgf/cm2 |
Max. Flow L/min |
Weight kgs |
| PF-80 | 3" | 400 | 250 | 0.12 | 8 |
| PF-90 | 3-1/2" | 630 | 250 | 0.12 | 12 |
| PF-100 | 4 | 1000 | 250 | 0.12 | 17 |
| PF-125 | 5 | 1600 | 250 | 0.12 | 28 |
| PF-150 | 6 | 2500 | 250 | 0.12 | 48 |
| Order No. PF-90-FT | ||
|---|---|---|
| Series | Size | Flange |
| PF- | 90- | FT |
| PF: Prefill valves |
80:3" 90:3-1/2" 100:4" 125:5" 150:6" |
FPT: P, T Port Flange FP: P Port Flange FT: T Port Flange |

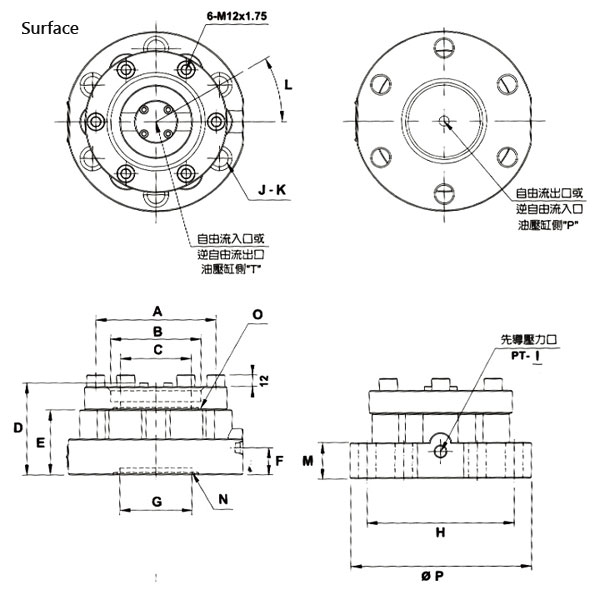

| Model | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| PF-80 | 120 | 90 | 71 | 92 | 65 | 27 |
| PF-90 | 135 | 101.5 | 89 | 119 | 72 | 27 |
| PF-100 | 148 | 115.5 | 108 | 133 | 74 | 32 |
| PF-125 | 175 | 141 | 130.5 | 165 | 85 | 43 |
| PF-150 | 200 | 167 | 1155 | 204 | 105 | 45 |
| Model | G | H | I | J | K | L |
| PF-80 | 72 | 146 | PT1/4 | 6 | Ф17.5 | 30 |
| PF-90 | 88 | 165 | PT1/4 | 6 | Ф17.5 | 30 |
| PF-100 | 106 | 191 | PT1/4 | 6 | Ф17.5 | 30 |
| PF-125 | 130 | 230 | PT1/4 | 12 | Ф22 | 15 |
| PF-150 | 168 | 260 | PT3/8 | 16 | Ф22 | 11.25 |
| Model | M | N | O | P | ||
| PF-80 | 33 | G80 | G85 | 180 | ||
| PF-90 | 42 | G100 | G100 | 200 | ||
| PF-100 | 44 | G115 | G115 | 230 | ||
| PF-125 | 52 | G140 | G140 | 270 | ||
| PF-150 | 64 | G180 | G180 | 300 |
